Estação de Triagem de Resíduos Sólidos

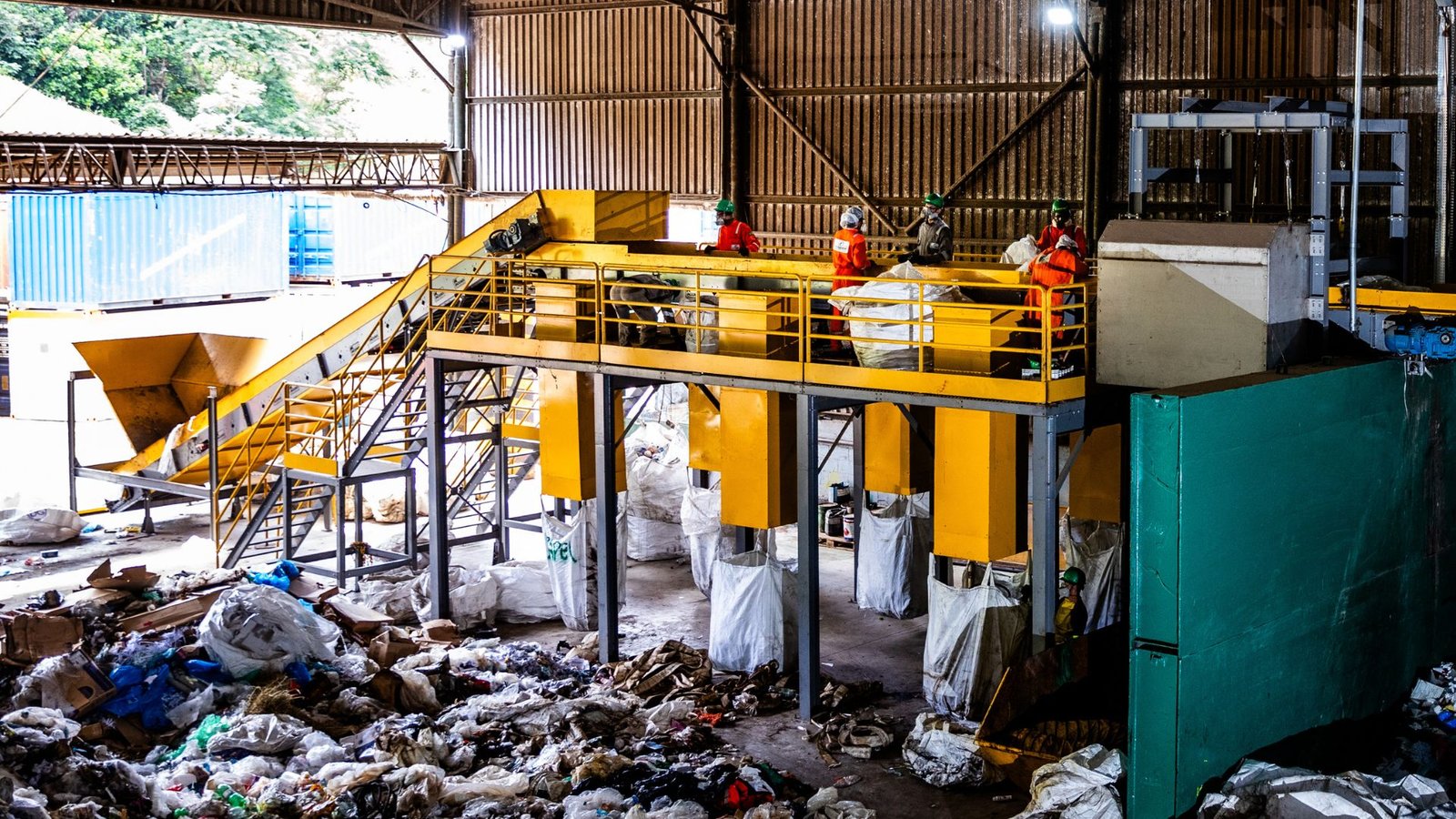

Plataforma modular para separação primária de RSU, RCC e resíduos comerciais/industriais. Estrutura em vigas laminadas de aço carbono, piso em chapa xadrez antiderrapante, guarda-corpos NR12. Integra com trituradores, prensas, separadores magnéticos e peneiras.

Segmentos de aplicação

• Plantas municipais de triagem de RSU (atendimento à PNRS)
• Cooperativas de catadores
• Centrais de triagem de RCC antes da trituração de concreto e alvenaria
• Plantas de CDR: separação de recicláveis antes da trituração de rejeitos
• Triagem de resíduos comerciais e industriais (C&I)
• Pré-triagem antes de trituradores: remoção de metais, pedras e objetos grandes

Modelos

ETM-6000 — 6 pontos de triagem

Para plantas pequenas, cooperativas e pré-triagem de RCC.

ETM-9000 — 10 pontos de triagem

Triagem dupla face (operadores em ambos os lados). Chutes individuais com dutos inferiores por fração. Cabine climatizada opcional.

Integra com separador magnético overband, desensacador e linha de orgânicos.

ETM-12000 — 14 pontos de triagem

Recursos: exaustão central, iluminação LED industrial, captura de particulados, pré-instalação para separação óptica futura (NIR, RGB). Painel elétrico centralizado com intertravamento.

Integra com peneira Trommel, separador balístico, separador densimétrico e linha de prensas.

Diferenciais técnicos

1. Estrutura em vigas laminadas (não container adaptado), dimensionada para cargas industriais e vibração de esteiras
2. Piso em chapa xadrez antiderrapante de 4,7 mm
3. Escadas normatizadas com corrimão e degraus antiderrapantes (NBR 14718)

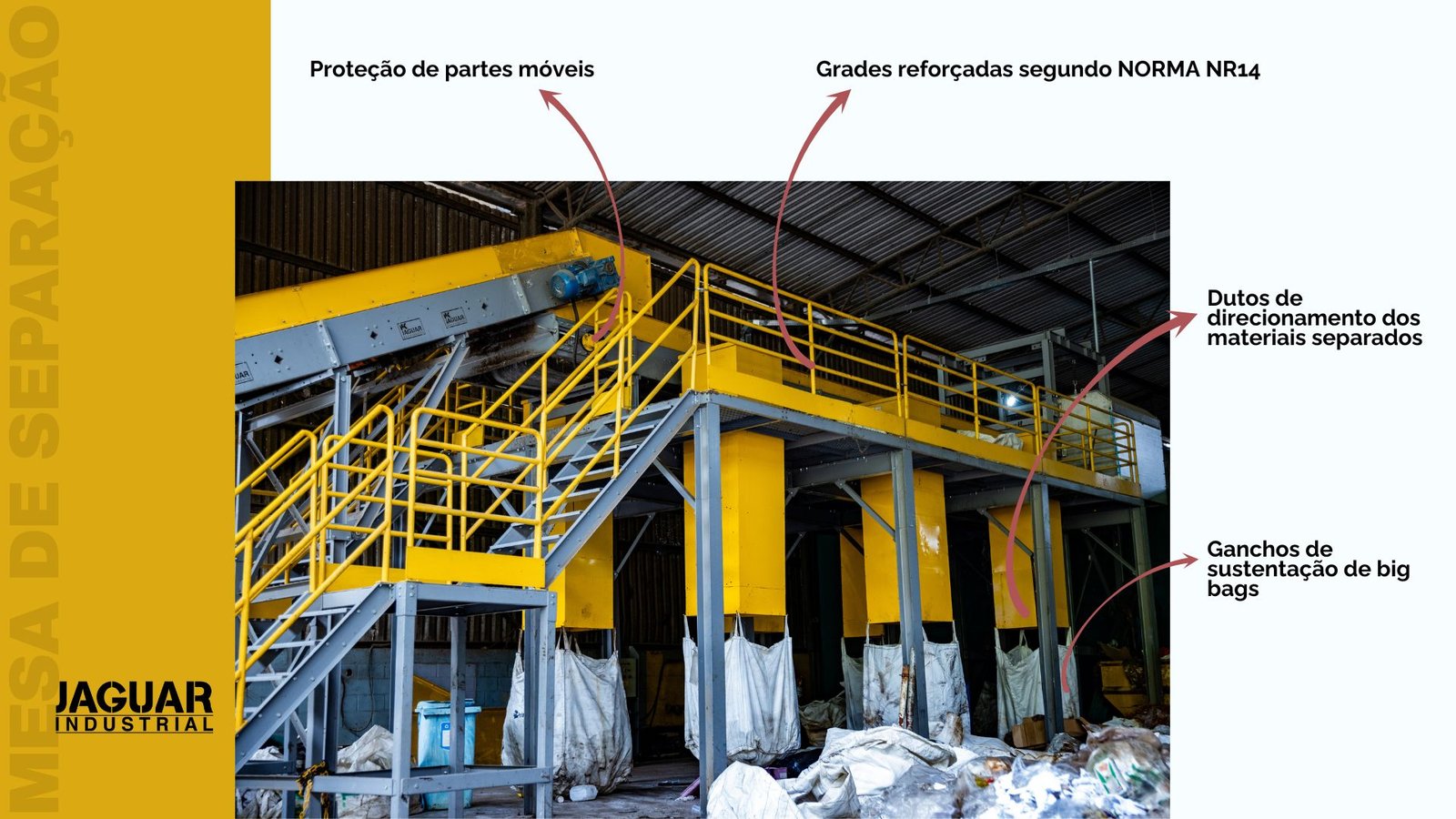

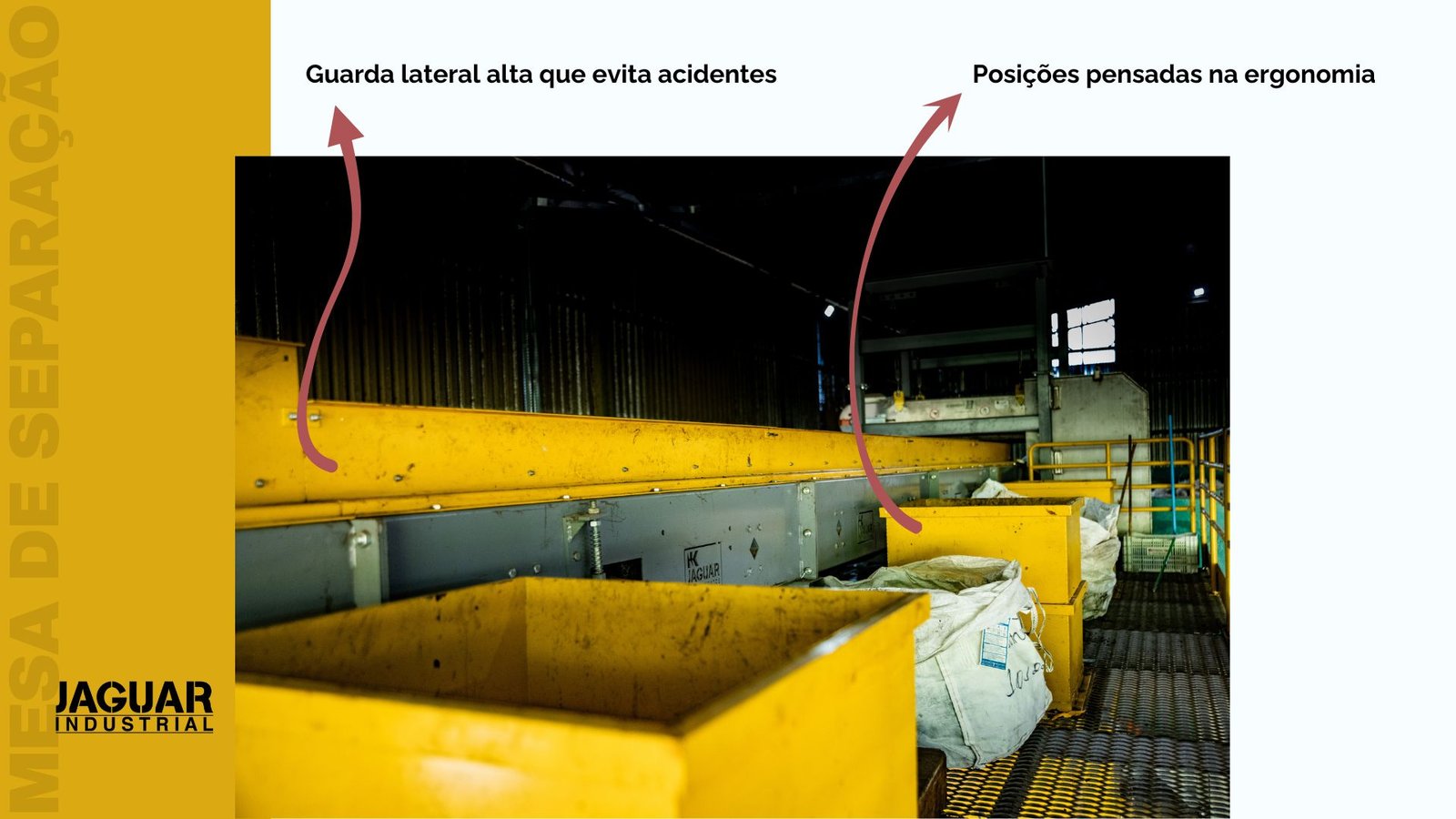

4. Guarda-corpo NR12 em toda a extensão: 1,20 m de altura, rodapé 0,20 m, travessa intermediária
5. Integração nativa com linha completa Jaguar (trituradores, prensas, separadores, peneiras)
6. Modular e expansível: novos pontos, cabines e exaustão sem reconstrução

Fluxo recomendado para RSU

1. Recepção — moega de 20-40 m³ para operação contínua
2. Rasga-sacos — abertura automática de sacos de RSU
3. Triagem manual (ETM-9000 ou ETM-12000) — separação de recicláveis, orgânicos e rejeito
4. Linha de recicláveis — separador magnético + prensa para enfardamento
5. Linha de orgânicos — moinho + compostagem
6. Linha de rejeito — triturador (RAPTOR ou PR) para CDR

Benefícios financeiros

• A remoção prévia de contaminantes protege os trituradores a jusante
• Separação por tipo agrega valor aos recicláveis em comparação com material misto
• Vida útil de facas e componentes até 50% maior com remoção prévia de abrasivos
• Poder calorífico do CDR 15-25% maior com remoção de recicláveis limpos

Conformidade

• NR12: guarda-corpos, escadas, sinalização e proteções
• NBR 14718: especificações de guarda-corpo
• PNRS (Lei 12.305/2010): infraestrutura para triagem e recuperação

Perguntas frequentes

Para que serve a estação de triagem? A estação faz a separação primária de RSU, RCC e resíduos comerciais e industriais: os operadores retiram recicláveis, orgânicos e rejeitos antes das etapas seguintes da linha. Ela também protege os equipamentos a jusante: a remoção prévia de contaminantes reduz os custos de manutenção de trituradores.

Como definir o número de posições ou o modelo ideal? A escolha depende da vazão do material (t/h), da composição dos resíduos e do número de frações que a operação precisa separar. Com esses dados, a engenharia Jaguar define o modelo (ETM-6000, ETM-9000 ou ETM-12000) e a configuração da estação.

A estação é modular? Sim. A estrutura é modular e expansível: novos pontos de triagem, cabines e exaustão podem ser adicionados sem reconstrução.

Como a estação integra com trituradores e peneiras? A integração é nativa com a linha completa Jaguar. No fluxo típico, a estação alimenta a peneira Trommel para classificação granulométrica e os pré-trituradores PR na linha de rejeito para produção de CDR.
